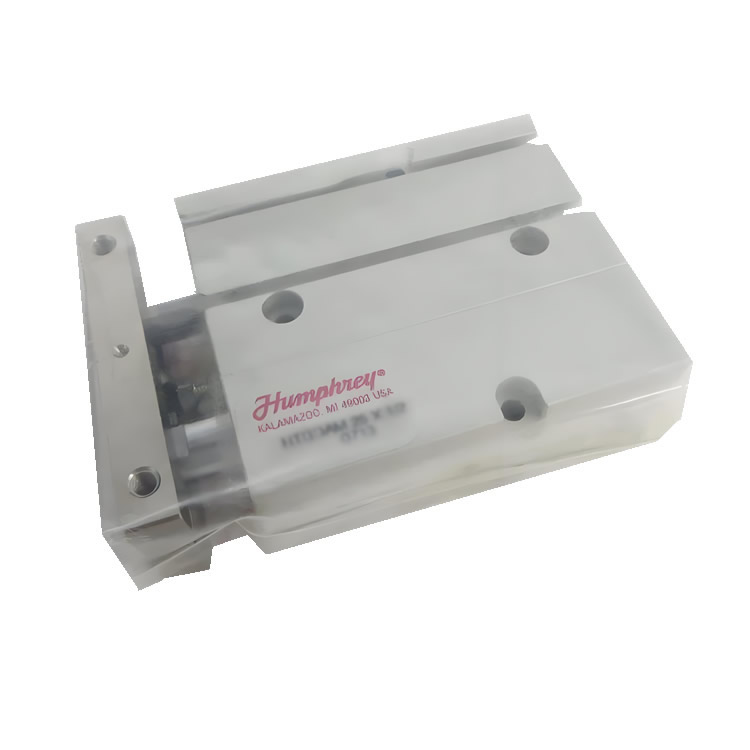

Humphrey作為氣動元件領域?qū)I(yè)品牌（隸屬美國SMC集團），其雙桿氣缸以高剛性、同步精度及抗偏載能力為核心優勢，適用于精密定位、高穩定性工業場景。HTBDAM系列采用雙活塞桿對稱結構，顯著提升抗扭剛度與運動平穩性。

核心設計特點

1. 雙桿對稱強化結構

   ? 抗偏載能力提升：雙活塞桿平行布局（桿徑φ4mm），橫向剛性較單桿氣缸提高50%以上，可承受最大側向力≥120N（@0.6MPa工況），有效抑制活塞桿彎曲變形。

   ? 同步精度優化：雙桿機械耦合設計，兩軸位移偏差≤±0.1mm，適用于精密夾持與對齊作業（如半導體設備定位平臺）。

2. 高性能密封系統

   ? 低溫適應性：采用氟橡膠（FKM）主密封，支持-10°C至+100°C寬溫域運行，在冷凍食品包裝線（-25°C環境）仍保持彈性。

   ? 低摩擦設計：預壓式PTFE耐磨環，啟動壓力≤0.05MPa，減少低速爬行現象，適配精密速度控制場景。

3. 模塊化功能擴展

   ? 多面傳感器槽：缸筒三側預留磁性開關槽（兼容Φ4mm磁環），支持齊平安裝，位置反饋精度±0.5mm。

   ? 緩沖可調機制：雙向氣壓緩沖器（行程末端20mm可調），沖擊加速度≤10g，延長使用壽命至≥300萬次循環。

典型應用場景

1. 精密制造裝備

   ? 數控機床刀庫換刀機構：雙桿同步驅動確保刀柄定位誤差≤0.1mm，耐受切削液噴濺環境（防護等級IP67）。

   ? 電子貼片機吸嘴平臺：低摩擦特性實現50mm/s勻速運動，避免元件偏移。

2. 重載物料搬運

   ? 汽車焊接夾具同步鎖緊：雙缸并聯輸出力≥350N，抵抗焊接振動導致的定位失效。

   ? 注塑模具頂出機構：耐高溫密封件適應模具表面120°C熱輻射，壽命達50萬次無泄漏。

3. 嚴苛環境系統

   ? 食品級不銹鋼變種（可選）：通過FDA認證，用于乳品灌裝線閥門啟閉，耐受pH2~12清洗劑。

   ? 船舶甲板機械：鹽霧試驗≥1000小時，配套海水潤滑系統（需定制非鐵材質）。
