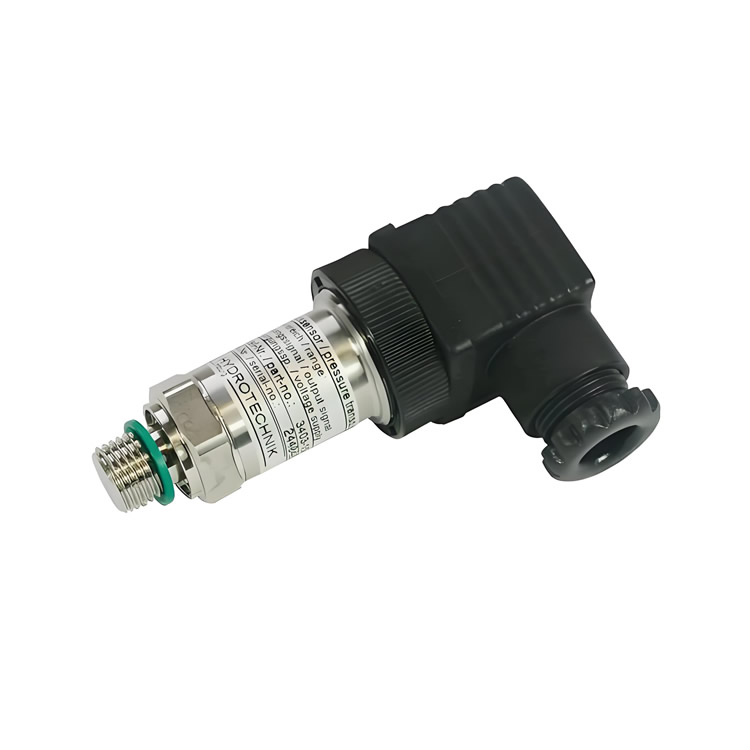

HT-PD 壓力傳感器HT-PD PR140

過載能力 1.5×額定壓力

HT-PD 爆破壓力 3×額定壓力

HT-PD 輸出信號 4...20mA(兩線),0...10VDC(三線)

HT-PD 供電電源

當輸出4...20mA時 10...30VDC

當輸出0...10VDC時 12...32VDC

消耗電流 6.5mA

過壓保護 36VDC

誤差 通過非線性化，重復性，磁滯，零點漂移計算出的綜合誤差

在22℃室溫時 ±0.5%

在-15℃...+85℃ ＜±1%

在+85℃...+100℃ ＜±2.5%

在-40℃...-15℃ ＜±2.5%

補償溫度范圍 -40℃...+100℃

非線性 ＜±0.4%(實際值的）

重復性 ＜±0.1%(實際值的)

磁滯 ＜±0.1%(實際值的)

長期穩定性 ＜±0.1%(實際值的)/年

HT-PD 響應時間 ≤1ms(10...90%)

HT-PD 頻率范圍 ≤1KHZ

HT-PD 絕緣性能 ≥100MΩ

電流輸出帶載能力 RG=(Ub-10V)/0.02A (4～20mA)

電壓輸出帶載能力 RL≥5KΩ; (0～10VDC)

疲勞壽命 ＞10 7次

HT-PD 介質溫度 -40℃...+100℃（短時+120℃)

HT-PD 環境溫度 -40℃...+85℃

HT-PD 存儲溫度 -10℃...+70℃

電磁干擾（EMV)測試 達到標準EN 50081-2, EN 50082-2

抗震性 5 mm 10 ... 32 Hz, 20 g 32 ... 500 Hz, DIN EN 60068-2-6

HT-PD 抗沖擊性 50g(11ms半正弦曲線)

HT-PD 電氣連接 4 針插座,DIN EN 175301-803

HT-PD 機械接口 ISO228-G1/4A

密封材料 德國標準 DIN 3869端面密封圈 , 氟橡膠

防護等級 IP65

外殼材料 304

隔膜材料 316Ti

擰緊扭矩 40Nm (±5 Nm)

重量 ～97 g
